| 브랜드 이름: | Wotech |
| 모델 번호: | WBC-60.0CAS |

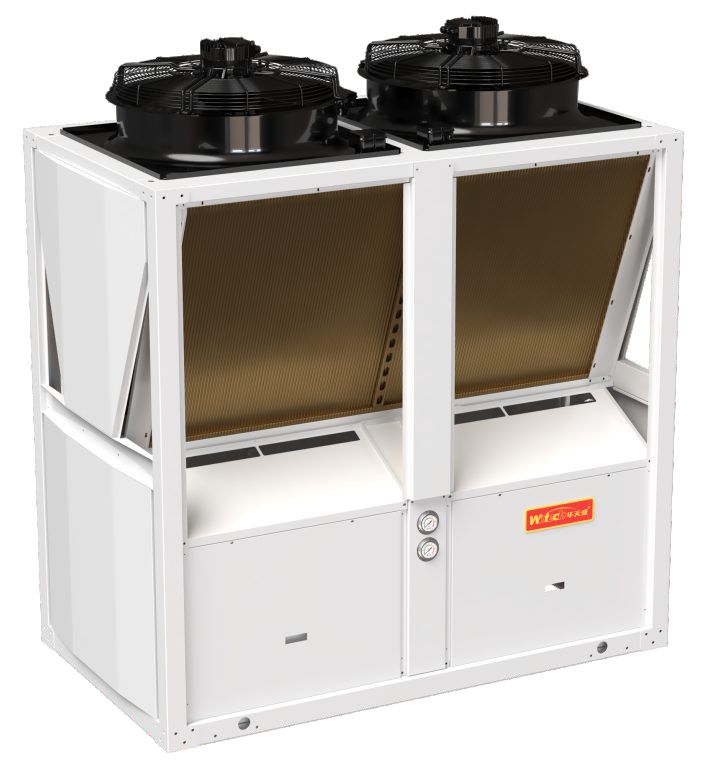

고급형 산업용 공랭식 냉각기 – 에너지 효율적이고 신뢰할 수 있는 냉각 솔루션
효율적인 에너지 절약 신뢰할 수 있는 작동
고효율 및 에너지 절약
20년 이상의 개발을 통해 Wotech는 고급, 효율적이고 신뢰할 수 있는 솔루션으로 명성을 얻은 브랜드로 자리 잡았습니다. 당사의 산업용 냉각기 장치는 이러한 자랑스러운 전통을 이어가며 국가 에너지 절약 인증을 획득하고 뛰어난 에너지 효율과 전력 절감을 제공합니다.
신뢰성은 산업 및 농업 생산의 필수적인 보증입니다.
산업용 냉각기 장치의 신뢰성은 산업 및 농업 사용자의 안정적인 작동에 직접적인 영향을 미칩니다.
중단 및 수리가 필요한 불안정한 장치는 생산에 상당한 경제적 손실을 초래할 수 있으며, 이는 장치 자체의 유지 보수 비용을 훨씬 초과합니다. Wotech 산업용 냉각기 장치의 높은 신뢰성은 사용자들로부터 널리 인정받고 있습니다.
총 장비 투자 = | 초기 장비 비용 + 운영 비용 + 유지 보수 비용
Wotech 제품은 고효율, 에너지 절약, 안정적이고 신뢰할 수 있는 작동을 제공하여 운영 및 유지 보수 비용을 크게 절감하고 지속적인 마음의 평화를 제공합니다.
응용 분야
1HP에서 60HP까지의 냉각 용량 범위로, 공랭식 냉각기는 다음과 같은 다양한 산업 분야에 널리 적용됩니다. 플라스틱 및 고무, 전기 도금, 양극 산화, 알루미늄 프로파일, 양식업, 농업 및 화학 공학.
고효율 압축기
고효율 스크롤 압축기스크롤 압축기는 고급 체적 압축 장치입니다.
구조적 특징
컴팩트하고 단순한 구조:주로 회전 스크롤과 고정 스크롤로 구성되어 있으며, 최소한의 부품 수로 설계되어 컴팩트한 크기와 경량 구조를 제공하여 설치 및 유지 보수가 용이합니다.
다중 압축 챔버 설계:회전 스크롤과 고정 스크롤의 맞물림은 여러 개의 초승달 모양의 밀폐된 압축 챔버를 형성하여 냉매 가스의 지속적인 흡입, 압축 및 배출을 가능하게 합니다.
고효율 콘덴서
핀-핀 구조 설계:얇은 액체 필름과 낮은 열 저항을 생성하여 열 전달 성능을 크게 향상시키는 핀형 열 교환 구조를 특징으로 합니다.
냉매 균등화 장치:데드 존 없이 균일한 냉매 분포를 보장하여 전체 열 교환 표면을 최적화합니다. 고급 튜브배열 기술:최첨단 튜빙 레이아웃을 통합하여 열 전달 효율을 극대화합니다. 다단계 서브 냉각 설계: 다단계 서브 냉각 섹션을 갖추고 있어 장치의 전반적인 에너지 효율과 시스템 성능을 크게 향상시킵니다.
고효율 증발기
최적화된 냉매 분포:일관된 성능을 위해 열 교환기 표면에 걸쳐 균일한 냉매 분포를 보장하도록 설계되었습니다.
특수 낙하 필름 열 교환 튜브:전용 낙하 필름 튜브를 사용하여 열 전달 계수를 높이고 냉매 충전을 줄입니다.
고급 CFD 시뮬레이션:전산 유체 역학(CFD) 분석을 사용하여 가장 효율적인 설계 레이아웃을 식별하고 최적의 열 교환 성능을 보장합니다.
2단계 액체 분배기:균일한 액체 분포를 보장하는 동시에 출구의 흡입 배플은 압축기로의 액체 유입을 효과적으로 방지합니다.
비균일 튜브 번들 구역 기술:다양한 조건에서 안정적이고 효율적인 열 전달을 유지하기 위해 비균일 섹션 튜브 배열을 구현합니다.
독립 오일 반환 포트:모든 부하 조건에서 안정적인 오일 반환을 보장하기 위해 전용 오일 반환 경로를 포함합니다.
사양
| 모델 번호 | WBC-60.0C-A-S | WBC-90.0C-A-S | WBC-180.0C-A-S | WBC-420.0C-A-S | WBC-630.0C-A-S | WBC-860.0C-A-S | ||
| 설명 | USRT | 20P | 30P | 60P | 120RT | 180RT | 240RT | |
| 냉각 조건 냉각수 온도: W30-35°C 냉각수 온도: W17~12°C |
냉각 용량(사용자 측) | KW | 58.5 | 88.3 | 175.6 | 419.0 | 626.0 | 842.0 |
| 입력 전력 | KW | 17.0 | 25.1 | 49.5 | 109.7 | 158.1 | 209.5 | |
| 전류 | A | 30.3 | 44.9 | 88.5 | 196.2 | 282.8 | 374.7 | |
| EER | W/W | 3.45 | 3.52 | 3.55 | 3.82 | 3.96 | 4.02 | |
| 최대 입력 전력 | KW | 20.3 | 30.1 | 59.4 | 131.6 | 189.7 | 251.3 | |
| 최대 입력 전류 | A | 36.4 | 53.9 | 106.2 | 235.5 | 339.4 | 449.6 | |
| 전원 공급 장치 | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
| 압축기 | 유형 | 스크롤 | 스크롤 | 스크롤 | 스크류 | 스크류 | 스크류 | |
| 냉매 | R410A | R410A | R410A | R134a | R134a | R134a | ||
| 수량 | 세트 | 1 | 1 | 2 | 1 | 1 | 1 | |
| 시작 방법 | 켜기/끄기 | 켜기/끄기 | 켜기/끄기 | 켜기/끄기 | 켜기/끄기 | 켜기/끄기 | ||
| 에너지 조정 범위 | 100% | 100% | 100% | 100% | 100% | 100% | ||
| 증발기 | 유형 | 고효율 튜브-쉘 열 교환기 | ||||||
| 냉각수 측의 물 흐름 | m³/h | 10.1 | 15.2 | 30.2 | 72.1 | 107.7 | 144.8 | |
| 냉각수 측의 수압 | Kpa | 30 | 30 | 50 | 60 | 60 | 60 | |
| 냉각수 측 인터페이스 | 인치 | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
| 냉동 용액 온도 범위 | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| 콘덴서 | 유형 | 고효율 핀 열 교환기 | ||||||
| 냉각수 측의 물 흐름 | m³/h | 1 | 1 | 2 | 4 | 6 | 8 | |
| 냉각수 측의 수압 | Kpa | 23500 | 23500 | 23500*2 | 23500*4 | 23500*6 | 23500*8 | |
| 냉각수 측 인터페이스 | 인치 | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
| 냉동 용액 온도 범위 | °C | 68 | 68 | 70 | 72 | 72 | 75 | |
| 물 탱크 용량 | L | / | / | / | / | / | / | |
| 장치 치수 | L / W / H | mm | 1500/1260/2450 | 1500/1260/2450 | 2670/1260/2450 | 2670/2400/2450 | 4000/2400/2450 | 5340/2400/2450 |
| 장치 무게 | kg | 680 | 785 | 1220 | 2450 | 3650 | 4860 | |
| 작동 무게 | kg | 782 | 903 | 1403 | 2818 | 4198 | 5589 | |
|
|
