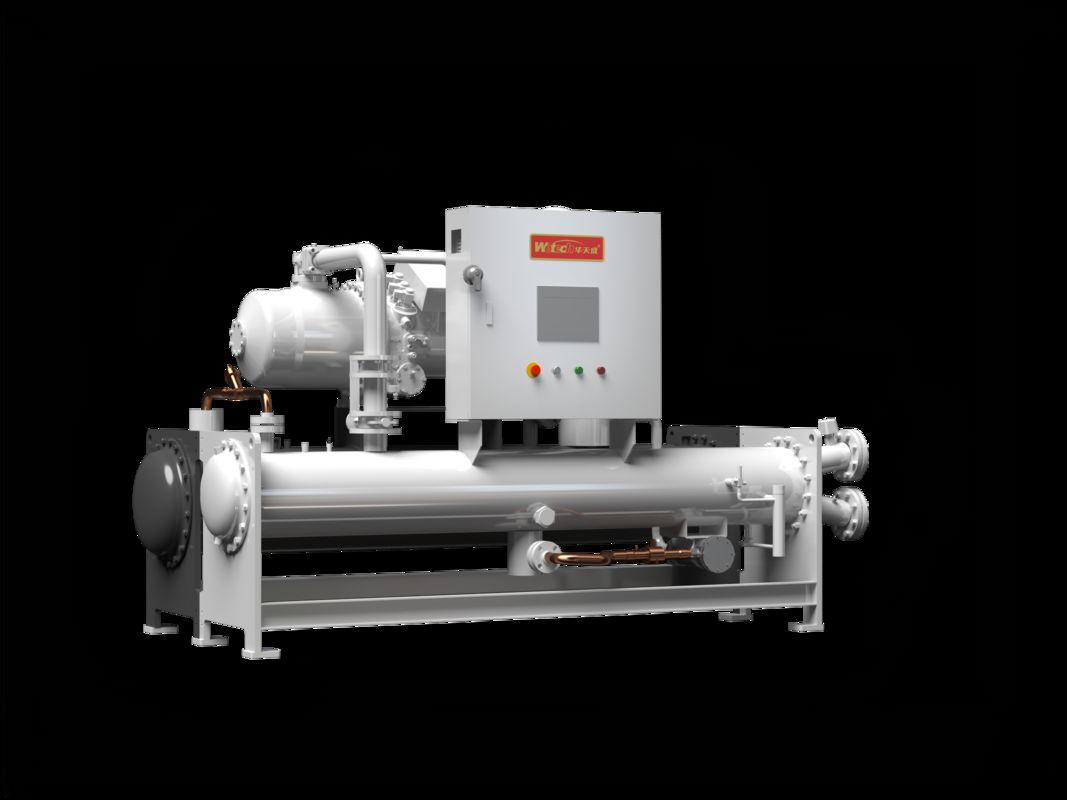

물 냉각 산업 냉각용 솔루션 제조 및 생산용 정밀 냉각
고효율 압축기
고효율의 쌍 나사 압축기
세그먼트 또는 단계없는 용량 변조 기능을 갖추고 압축기가 공정 온도 요구 사항에 따라 출력을 조정하여 에너지 효율을 극대화 할 수 있습니다.반 공중화 설계는 샤프트 밀폐의 필요성을 제거, 누출 문제를 해결하고 전반적인 신뢰성을 향상시킵니다.모터는 압축기 몸에서 분리되어 유지 보수 및 서비스를 용이하게합니다.최신 비대칭 로터 프로필을 포함, 5 엽의 남성 로터와 6 엽의 여성 로터이 기계들은 고정도의 특수 밀링 머신을 사용하여 정밀 밀링을 하고 있으며, 이는 최적의 치아 클리어스를 보장하고 연속적인 동작에서도 높은 부피 효율을 유지합니다..
고효율의 밀폐 모터로 장착되어 있으며, 플루오르 저항성, 에너지 효율성 및 높은 신뢰성
변속 셰프트의 필요성을 제거하여 최소한의 에너지 손실과 높은 기계 효율을 보장합니다.
배출 포트:정지 상태에서 압축기의 역 회전을 방지하기 위한 체크 밸브가 장착되어 있다. 전자 보호 모듈: 방출 온도, 모터 온도 및 전압의 실시간 모니터링.보호
비정상적인 작동 중 압축기
반 гермети적 Desiqn셰프트 밀폐 누출 문제가 없습니다. 엔진과 바디는 더 쉬운 유지 보수를 위해 별도로 설계되었습니다. 용량 제어 밸브: 단계 또는 단계없는 용량 조절을 지원합니다.
내장 고효율 오일 분리기: 찢어진 유연 철 구조로 50%의 노이즈를 줄이고, 99.79%까지의 오일 분리 효율을 가진 고정도 필터 메시를 사용합니다.압축기에 적절한 오일 수준을 보장하고 증발기 열 교환 효율을 향상.
쌍 나사 로터:최신 비대칭 치아 프로필과 최소한의 치아 간 압력 차이 및 역류 포트, 높은 부피 효율을 제공합니다.
직동 모터: 기계 변속기에서 에너지 손실이 없습니다. 높은 효율성, 저속 압축기 작동, 소음도 낮습니다.
고정밀 베어링:FAG (독일) 와 SKF (스웨덴) 에서 고정도 베어링을 수입했습니다.
US LEESON 모터: 고효율의 산소 저항성 밀폐 모터와 냉각기 냉각, 열 배출을 최소화하고 에너지 효율을 향상시킵니다.
흡수 포트:흡수 차단 밸브가 장착되어 냉매 회수 없이 압축기 유지보수를 허용합니다.
오일 필터:전자 확장 밸브와 같은 주요 구성 요소의 막힘을 방지하기 위해 깨끗한 윤활유를 보장합니다. 해체 및 청소가 쉽습니다.
콘덴서
고효율 콘덴서
얇은 액체 필름과 낮은 열 저항을 위한 핀형 구조 설계가 특징입니다.
냉각물 분배 장치가 장착되어 죽은 구역 없이 균일한 흐름을 보장합니다.
첨단 파이프 배치 기술은 높은 열 전달 효율을 제공합니다.
수 단계 하부 냉각 설계 하부 냉각 구역은 유닛의 전체 에너지 효율을 크게 향상시킵니다.
에바포레이터
고효율의 증발기
고효율의 증발기는 냉각물질의 균일 분포를 보장합니다.It uses dedicated falling-film heat exchange tubes to improve heat transfer efficiency and reduce refrigerant chargeAdvanced CFD fluid simulation analysis is applied to select the optimal design for superior heat exchangeperformance.
균일 분배를 위해 2 단계 액체 분배 배부 장치가 장착되어 있으며, 증발기 출구는 압축기에 액체가 전달되는 것을 효과적으로 방지하기 위해 흡수 배부 설계가 있습니다.불규칙 튜브 그룹 파티션 기술은 안정적인 열 전달을 보장독립적인 오일 리턴 포트는 완전한 부하 조건에서 효과적인 오일 리턴을 보장하도록 설계되었습니다.
사양
모델 번호 | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0C-B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
설명 | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
냉각 상태 냉각 물 온도: W30-35°C 냉각 물 온도: W17~12°C |
냉각 용량(사용자 쪽) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
입력 전력 | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
전류 | A | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
EER | W/W | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
최대 입력 전력 | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
최대 입력 전류 | A | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
전원 공급 | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
압축기 | 종류 | 스크롤 | 스크롤 | 스크롤 | 스크롤 | 맙소사 | 맙소사 | 맙소사 | |
냉장료 | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
양 | 세트 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
시작 방법 | 켜고 끄는 | 켜고 끄는 | 켜고 끄는 | 켜고 끄는 | 켜고 끄는 | 켜고 끄는 | 켜고 끄는 | ||
에너지 조정 범위 | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||
증발기 | 종류 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | |
냉각된 물 쪽의 물 흐름 | m3/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
냉각 물 쪽의 물 저항 | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
냉각 물 쪽 인터페이스 | 인치 | G2 | G2 | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
냉각 용액 온도 범위 | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
콘덴서 | 종류 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | 튜브 인 셸 | |
냉각된 물 쪽의 물 흐름 | m3/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
냉각 물 쪽의 물 저항 | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
냉각 물 쪽 인터페이스 | 인치 | G2 | G2 | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
냉각 용액 온도 범위 | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
물 탱크 부피 | L | 150 | 200 | 300 | 600 | / | / | / | |
단위 차원 | L / W / H | mm | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
단위 무게 | 1kg | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
작전 무게 | 1kg | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
