| 브랜드 이름: | Wotech |
| 모델 번호: | WBC-80RTP-AS (ZFL-CXF) |

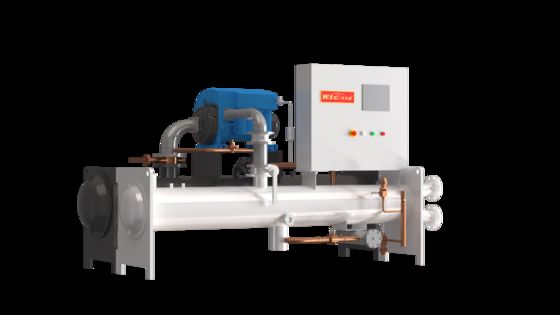

인버터 스크류 냉동기 | 산업용 고성능 및 에너지 절약 냉각
고급 고효율 가변 주파수 스크류 유닛
Wotech의 고성능 가변 주파수 스크류 유닛은 자체 개발한 핵심 부품 중 하나입니다. 정밀 가공 및 우수한 재료로 제조된 고효율 압축기를 특징으로 합니다. 이 유닛은 뛰어난 냉동 성능, 안정적인 작동, 저소음 및 쉬운 유지 보수를 제공합니다.
이 시스템은 0°C까지의 냉수 출구 온도와 최대 20°C의 냉각수 입구 온도를 갖는 넓은 냉각 용량 범위(450kW-2200kW)를 지원합니다.
지능형 제어 및 효율적인 열 교환 기술 덕분에 이 유닛은 호텔, 병원, 사무실 건물, 공장 및 높은 에너지 효율성과 안정적인 성능이 필요한 다양한 기타 응용 분야에 이상적입니다.
인버터 제어 기술
에어컨 시스템은 실제 부하에 맞춰 압축기 속도를 지능적으로 조정하여 시스템 부분 부하 효율을 향상시킬 수 있습니다. 또한 다중 압축기 시스템에서 정밀한 에너지 제어를 지원하여 부분 부하 에너지 효율(lPLV)을 25% 이상 증가시킵니다.
고효율 인버터 드라이브는 모터의 속도를 조정하여 에너지 절약을 개선하고 일반적인 부분 부하 조건에서 20% 이상의 에너지 절약을 유지합니다.
첨단 주파수 변환 오일 공급 기술은 안정적인 자동 오일 복귀 및 분배를 보장하여 시스템의 내구성과 신뢰성을 향상시킵니다.
압축기
이 유닛은 첨단 3세대 로터 프로파일과 특허받은 치형 설계를 갖춘 고효율 반밀폐형 스크류 압축기를 채택했습니다. 무단 또는 2단계 용량 제어를 지원하여 전체 부하 및 부분 부하 성능을 크게 향상시킵니다. 기존 모델에 비해 에너지 효율이 20%-30% 증가했으며 압축기에는 여러 보호 기능이 포함되어 있습니다.
전기 제어 시스템
이 시스템은 빠른 응답, 실시간 모니터링 및 고장 기록을 위해 마이크로컴퓨터 제어를 사용합니다.
예약 시작/종료, 원격 모니터링 및 중앙 집중식 관리를 지원하며 프로젝트 요구 사항에 따라 잘 알려진 PLC 컨트롤러를 장착할 수 있습니다.
드라이 필터
소형 설계와 고효율 필터 코어를 결합했습니다. 특수 필터 매체는 뛰어난 탈수 성능을 보장하여 수분 및 산 부식을 방지하는 동시에 열악한 수질 환경에서도 시스템 신뢰성을 보장합니다.
전자 팽창 밸브(EEV)
이 밸브는 냉각 부하 및 온도에 따라 냉매 흐름을 정밀하게 조정하여 최적의 증발 조건을 유지하고 열 교환 효율을 향상시킵니다.
시스템 작동을 안정화하고 에너지 효율을 향상시켜 과열도를 빠르고 정확하게 제어하는 데 도움이 됩니다.
쉘 앤 튜브 증발기 및 응축기
이 고효율 열 교환기는 내부 나사산 구리 튜브를 사용하고 신뢰할 수 있는 밀봉 및 성능을 보장하기 위해 엄격한 테스트를 거칩니다. 소형, 경량, 효율적이며 광범위한 작동 조건에 적합합니다.
사양
| 모델 번호 | WBC-80RTP-A-S(ZFL-CXF) | WBC-125RTP-A-S(ZFL-CXF) | WBC-150RTP-A-S(ZFL-CXF) | WBC-200RTP-A-S(ZFL-CXF) | WBC-300RTP-A-S(ZFL-CXF) | ||
| 설명 | USRT | 80 | 125 | 150 | 200 | 300 | |
| 냉각 조건 냉각수 온도: W30-35°C 냉수 온도: W17~12°C |
냉각 용량(사용자 측) | KW | 281 | 440 | 528 | 703 | 1055 |
| 입력 전력 | KW | 43 | 68 | 83 | 103 | 166 | |
| 전류 | A | 76.9 | 121.6 | 148.5 | 184.3 | 297.0 | |
| EER | W/W | 6.5 | 6.5 | 6.4 | 6.8 | 6.4 | |
| IPLV | W/W | 8.89 | 9.69 | 10.52 | 10.69 | 10.52 | |
| 최대 입력 전력 | KW | 51.6 | 81.6 | 99.6 | 123.6 | 199.2 | |
| 최대 입력 전류 | A | 92.3 | 146.0 | 178.2 | 221.1 | 356.4 | |
| 전원 공급 장치 | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
| 압축기 | 유형 | 자기 부상 오일 프리 인버터 원심 | |||||
| 냉매 | R134a | R134a | R134a | R134a | R134a | ||
| 수량 | 세트 | 1 | 1 | 1 | 1 | 2 | |
| 시작 방법 | 인버터 | 인버터 | 인버터 | 인버터 | 인버터 | ||
| 에너지 조정 범위 | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | ||
| 증발기 | 유형 | 고효율 낙하 필름 타입 | 고효율 침수 타입 | ||||
| 냉수 측의 물 흐름 | m³/h | 48.332 | 75.68 | 90.816 | 120.916 | 181.46 | |
| 냉수 측의 수압 | Kpa | 100 | 100 | 100 | 100 | 100 | |
| 냉수 측 인터페이스 | 인치 | DN100 | DN100 | DN150 | DN150 | DN200 | |
| 냉동 용액 온도 범위 | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
| 응축기 | 유형 | 증발 냉각 타입 | |||||
| 방열 용량 | kW | 359.68 | 563.2 | 675.84 | 899.84 | 1350.4 | |
| 팬 수 | 세트 | 2 | 3 | 4 | 6 | 8 | |
| 팬당 전력 | kW | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| 소음 레벨 | db(A)10m | 70 | 73 | 75 | 77 | 79 | |
| 워터 펌프 수 | 세트 | 1 | 1 | 1 | 1 | 1 | |
| 워터 펌프 전력 | kW | 1.5 | 2.2 | 3 | 3 | 4 | |
| 유량 | m³/h | 39.8739 | 62.436 | 74.9232 | 99.7557 | 149.7045 | |
| 증발 보충 수량 | m³/h | 0.38 | 0.59 | 0.71 | 0.95 | 1.45 | |
| 주위 온도 범위 | °C | 10~45 | 10~45 | 10~45 | 10~45 | 10~45 | |
| 장치 치수 | L / W / H | mm | 4950/2240/2480 | 6500/2240/2480 | 8950/2240/2480 | 11000/2240/2480 | 17900/2240/2480 |
| 장치 중량 | kg | 2800 | 4060 | 5320 | 6720 | 10080 | |
| 작동 중량 | kg | 80.5 | 83.95 | 86.25 | 88.55 | 90.85 | |
|
|
