| 브랜드 이름: | Wotech |
| 모델 번호: | WBC-200RTP-B-S(KE-QXF) |

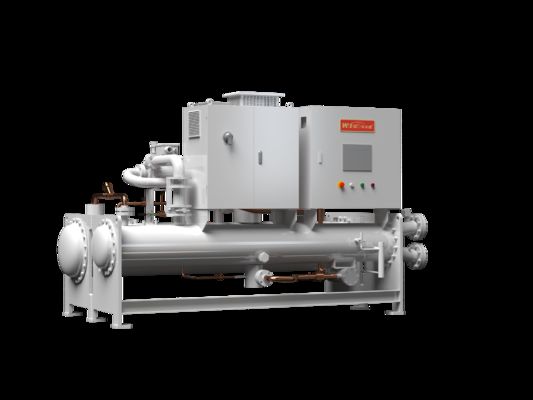

상업용 건물, 병원, 데이터 센터에 이상적인 오일 프리 인버터 공기 서스펜션 원심 냉각기
에너지 절약 및 오일 프리
• 공기 서스펜션 기술
Wotech의 차세대 고효율 공기 베어링 원심 냉각기는 고도로 신뢰할 수 있는 동적 공기 포일 베어링 기술을 채택했습니다. 항공 우주 등급 알루미늄 합금 재료 및 공정을 사용하여 더 높은 신뢰성과 내열성을 제공합니다.
• 고급 압축기
동적 공기 포일 베어링
윤활유 또는 보조 장비 불필요
초고속 회전 속도로 즉시 시작
컴팩트한 구조
200만 회 이상의 시작-정지 수명 주기
순환 시스템으로 인한 효율 손실 없음
높은 제어 정밀도
• 오일 프리 윤활 시스템
오일 윤활 베어링 또는 윤활 시스템이 필요하지 않습니다. 설계가 더 간단하고 오일 시스템 열화로 인한 장기적인 효율 손실을 제거합니다.
• 영구 자석 동기 모터 기술
고속 영구 자석 동기 모터
높은 전력 밀도, 컴팩트한 크기, 경량 구조, 높은 모터 효율성; 모터 효율은 전체 작동 범위 내에서 최대 99%에 달합니다.
균일한 온도 분포 및 효율적인 냉각; 모터 온도는 약 40'C로 제어되어 안전하고 효율적인 작동을 보장합니다.
저손실 규소강 코어와 고성능 희토류 영구 자석을 사용하여 높은 모터 효율성과 낮은 총 전력 손실을 제공합니다.
속도 조절 및 제어를 위해 Space Vector Pulse Width Modulation($VPWM)을 사용합니다. 높은 정밀도, 낮은 시동 전류, 낮은 작동 전류 및 낮은 수명 에너지 및 배전 비용으로 부하 변화에 자동으로 적응합니다.
안정적이고 신뢰할 수 있음
자체 개발한 핵심 기술과 구성 요소는 다양한 가혹한 조건에서 장기적인 안정적인 작동을 보장합니다.
• 항공 우주 등급 재료
중요 구성 요소는 항공 우주 등급 합금 재료를 사용하여 극한 조건에서도 장기적인 구조적 안정성과 안전성을 보장합니다.
• 정밀 제어 시스템
전기 제어 시스템은 완전 자동화를 제공하여 효율적이고 안전한 장치 작동을 보장합니다. 실시간 모니터링 및 원격 액세스를 통해 무인 및 걱정 없는 작동이 가능합니다.
• 인버터 제어 기술
내장된 IGBT(Insulated Gate Bipolar Transistor)는 입력 DC 전압을 조정 가능한 3상 AC 전압으로 변환할 수 있는 인버터입니다. 모터 및 베어링 컨트롤러의 신호는 인버터의 입력 주파수, 전압 및 위상을 결정하고 그에 따라 모터 속도를 조정하여 현장 부하 요구 사항을 충족합니다.
• 압축기용 방진 설계
압축기 베이스 및 베어링의 진동을 효과적으로 억제하여 시스템 안정성과 내구성을 향상시킵니다.
• 확장된 작동 수명
2021년 11월 1일부터 2022년 5월 31일까지 원심 공기 베어링 압축기의 신뢰성 테스트 결과 시작 및 종료 사이클 횟수가 557만 회로 나타나 뛰어난 내구성을 확인했습니다.
넓은 작동 범위
다중 핵심 기술은 넓은 작동 범위를 커버합니다. 안정적인 성능을 보장합니다. 장치는 90% 이상의 오일 프리 작동 시간과 10% 이내의 냉매 함량 변동을 유지하면서 빈번한 시작/정지 작동을 지원합니다.
• 다중 기술 조정 제어
Wotech의 차세대 제어 시스템은 여러 제어 모드를 통합하여 지능형 적응 제어 로직과 고급 부하 분배 알고리즘을 사용하여 여러 압축기의 조정된 작동을 달성합니다.
고급 GV(Guide Vane) 기술은 다양한 부하에서 시스템 효율을 향상시켜 장치 시작 및 종료 시 편차를 10% 이내로 유지합니다.
복잡한 환경에서 지능형 시스템은 고효율 및 오일 프리 작동을 유지합니다.
• 저온 환경 작동 기술
-20°C의 주변 온도까지 저온 시동 및 안정적인 작동을 지원합니다. 고급 증기 분사 및 적응형 제상 제어 전략을 통해 데이터 센터, 실험실, 전자 작업장 및 기타 정밀 제어 환경에 적합하도록 높은 습도 및 초저온 환경에서도 안정적인 장치 작동이 가능합니다.
• 포괄적인 산업 수준 안전 설계
장치는 전자 팽창 밸브, 온도 및 압력 센서, 스마트 제어 보드 및 완전한 고장 진단, 고장 격리 및 자동 경보를 포함한 여러 보호 기능을 통합하여 장비 안전 및 장기적인 안정적인 작동을 보장합니다.
사양
| 모델 번호 | WBC-200RTP-B-S(KE-QXF) | WBC-250RTP-B-S(KE-QXF) | WBC-300RTP-B-S(KE-QXF) | ||
| 설명 | USRT | 200 | 250 | 300 | |
| 냉각 조건 냉각수 온도: W30-35°C 냉수 온도: W17~12°C |
냉각 용량(사용자 측) | KW | 752.3 | 940.3 | 1128.4 |
| 입력 전력 | KW | 111.4 | 137.9 | 174.9 | |
| 전류 | A | 199.4 | 246.7 | 313.0 | |
| EER | W/W | 6.75 | 6.82 | 6.45 | |
| IPLV | W/W | 9.08 | 9.16 | 8.91 | |
| 최대 입력 전력 | KW | 133.7 | 165.5 | 209.9 | |
| 최대 입력 전류 | A | 239.2 | 296.0 | 375.6 | |
| 전원 공급 장치 | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
| 압축기 | 유형 | 오일 프리 인버터 공기 서스펜션 원심 | |||
| 냉매 | R134a | R134a | R134a | ||
| 수량 | 세트 | 1 | 1 | 2 | |
| 시작 방법 | 인버터 | 인버터 | 인버터 | ||
| 에너지 조정 범위 | 40%~100% | 40%~100% | 40%~100% | ||
| 증발기 | 유형 | 고효율 완전 낙하형 | |||
| 냉수 측의 물 흐름 | m³/h | 129.4 | 161.7 | 194.1 | |
| 냉수 측의 수압 | Kpa | 50 | 60 | 60 | |
| 냉수 측 인터페이스 | 인치 | DN150 | DN200 | DN200 | |
| 냉동 용액 온도 범위 | °C | 5~25 | 5~25 | 5~25 | |
| 응축기 | 유형 | 고효율 튜브 인 쉘 | |||
| 냉수 측의 물 흐름 | m³/h | 161.7 | 202.2 | 242.6 | |
| 냉수 측의 수압 | Kpa | 40 | 50 | 50 | |
| 냉수 측 인터페이스 | 인치 | DN150 | DN200 | DN200 | |
| 냉동 용액 온도 범위 | °C | 15~40 | 15~40 | 15~40 | |
| 장치 치수 | L / W / H | mm | 3465/1470/2150 | 3855/1550/2245 | 4105/1750/2295 |
| 장치 중량 | kg | 2730 | 3500 | 3605 | |
| 작동 중량 | kg | 3139.5 | 4025 | 4145.75 | |
|
|
