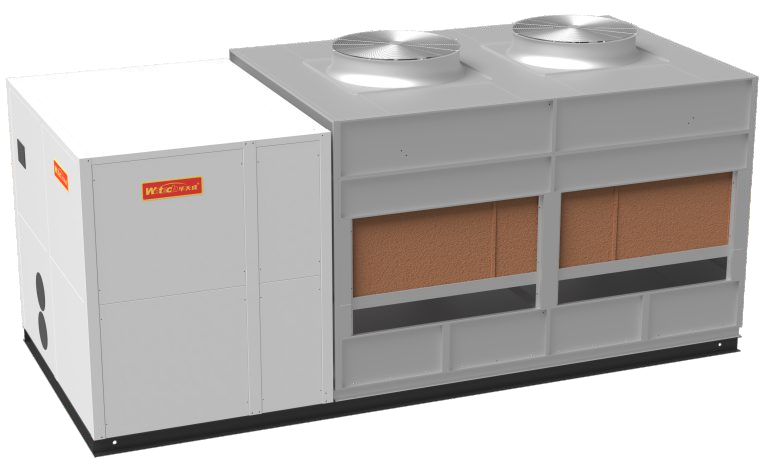

무급유 인버터 마그네틱 부상 분리형 증발 냉각 냉각기 유닛

제품 개요

오늘날 에너지 자원이 점점 부족해지는 세상에서 Wotech는 고객의 요구를 지속적으로 충족하기 위해 최선을 다하고 있습니다. 글로벌 환경 미션과 에너지 효율 향상을 위한 미래 비전을 바탕으로, 우리는 고도로 신뢰할 수 있는 차세대 통합 증발 응축 마그네틱 부상 냉각기를 성공적으로 출시했습니다. 이 성과는 냉동 및 공조 분야의 최신 기술 발전을 기반으로 합니다. 이 제품은 Wotech의 수많은 기술적 성과를 통합합니다: 고효율 증발 응축 기술, 고효율 마그네틱 부상 기술, 자체 적응형 차압 오일 공급 및 효율 향상 기술, 증발 냉각기 열 회수 기술, 고효율 다단계 오일 분리 기술 등. 이는 Wotech의 20년 기술 전문성의 완벽한 정점입니다.

Wotech 통합 증발 응축 마그네틱 부상 냉각기는 냉각원 및 냉수 동력 모듈이 내장된 고효율 마그네틱 부상 냉각기입니다. 기존의 수냉식 냉각기, 냉각탑, 냉각수 펌프, 냉수 펌프 및 정압 보충수 장치를 통합합니다. 고객은 냉수 파이프와 전원 공급 장치만 연결하면 효율적으로 작동할 수 있습니다. 프레임 장착형 실내 시스템으로, 기존의 에어컨 실을 직접 대체할 수 있으며, 실외 설치를 위한 새로운 유형의 냉수 시스템 역할을 합니다. 이 제품은 지하철, 호텔, 학교, 쇼핑몰, 병원 및 기타 장소의 중앙 공조 프로젝트에 널리 적용할 수 있습니다. 또한 제약, 전자, 정밀 기기 등 산업 생산 분야의 공정 냉각에도 사용할 수 있습니다. 국가 에너지 절약 및 배출 감소 정책의 시행으로 Wotech의 통합 증발 응축 마그네틱 부상 냉각기는 점점 더 많은 호응을 얻을 것입니다.

제품 특징

고효율 에너지

침수 증발 냉각 전용 고효율 스크류 압축기: 가장 진보된 스크류 프로파일 설계를 특징으로 하며, 높은

정밀 가공 기술은 95%에 달하는 체적 효율을 달성합니다. 국제적으로 유명한 고효율 불소 저항 모터를 사용하며, 다양한

모든 작동 조건에서 최고 효율로 작동합니다.

고효율 침수 증발기: 침수 증발 기술을 사용하여 기존의 건식 증발기에 비해 더 높은 열효율을 제공합니다.

세 배 이상 증가하며, 유닛의 냉각 에너지 효율을 14% 향상시킬 수 있습니다.

고효율 증발 응축기:

☆ 냉매의 응축열은 냉각수 시스템의 중간 열 교환 단계를 제거하여 실외 공기와 물로 직접 배출됩니다. 이는 기존의 수냉식 유닛에 비해 유닛의 응축 온도를 약 4°C 낮추어 냉동 효율을 12% 향상시킵니다. 또한 냉각수 펌프가 필요 없으므로 전력 소비를 크게 줄입니다.

☆ 재순환수 분무 시스템은 고유량, 막힘 방지 바스켓형 노즐을 사용하여 지속적이고 균일한 물 분배를 보장합니다. 이는 물, 공기 및 냉매 간의 철저한 열 교환을 촉진하여 응축기의 최적 열 전달 성능을 보장합니다.

☆ PVC 패킹과 결합된 공기 대 공기 역류 열 교환 기술을 사용하여 고효율 냉매 응축을 달성합니다.

자체 포함 냉각원: 압축기는 응축기 팬 및 워터 펌프와 완전히 연동됩니다. 부분 부하 작동 중에는 응축기 팬과 워터 펌프가 자동으로 언로드되거나 종료됩니다. 이는 압축기가 언로드되고 수냉식 시스템에서 정지된 후에도 냉각수 펌프와 냉각탑이 계속해서 최대 부하로 작동하는 단점을 효과적으로 제거하여 공조 시스템의 작동 효율을 크게 향상시킵니다.

무단 에너지 제어: 이 유닛은 냉수 온도 변동을 기반으로 실시간으로 냉동 부하를 모니터링하기 위해 퍼지 로직 제어를 사용하여 압축기 용량을 무단으로 조정하여 동적 부하 변화에 대응할 수 있습니다. 이는 ±0.5°C에 도달하는 물 온도 제어 정확도로 높은 부분 부하 효율을 달성합니다.

탁월한 품질

고신뢰성 압축기: 스크류 압축기는 움직이는 부품이 적습니다. 국제적으로 유명한 브랜드는 고효율 불소 저항 모터와 통합 PTC 전자 보호 모듈을 통합합니다. 스웨덴 SKF 롤링 베어링을 메인 샤프트에 장착하여 최대 100,000시간의 수명을 자랑합니다. 현재까지 전 세계적으로 수만 대의 이러한 압축기가 작동하고 있습니다.

각 유닛은 전체 기계 또는 구성 요소에 누출 지점이 없는지 확인하기 위해 엄격한 기밀성 및 진공 테스트를 거칩니다. 엄격한 성능, 내식성 및 내구성 테스트는 모든 유닛이 고도로 신뢰할 수 있는 제품임을 보장합니다.

증발 응축기 프레임 및 케이싱 플레이트는 오늘날 가장 내식성이 뛰어난 재료 중 하나인 프리미엄 아연-알루미늄 시트 또는 스테인리스 스틸 플레이트를 사용합니다. 서비스 수명은 일반 아연 도금 시트보다 3~6배 더 길며, 높은 내열성, 우수한 내열성 및 미려한 외관과 같은 장점을 제공합니다. 용접 후 열교환기는 포괄적인 용융 아연 도금을 거쳐 내식성을 향상시킵니다.

유닛의 냉각수 시스템에는 개방형 루프 냉각수에서 스케일을 제거하고 조류를 제거하며 작동 효율과 신뢰성을 향상시키는 전자 스케일 제거기가 장착되어 있습니다.

신뢰할 수 있는 오일 처리 시스템: 압축기는 특허받은 고효율 오일 분리기를 통합하고, 외부 유닛은 기계적 및 흡착 기술을 결합하여 2차 오일 제거를 수행합니다. 또한 독특한 증발기 농축 및 이젝터 오일 반환 기술이 사용됩니다. 이는 유닛의 신뢰성을 보장하면서 열 교환 효율을 향상시킵니다.

자체 적응형 차압 오일 공급 및 효율 향상 기술 (선택 사항) ☆ 겨울철 저온 냉동 중에는 압축기 배출 압력 안정화 밸브의 개방을 자동으로 조정하여 배출 압력을 필요한 최소 임계값으로 유지합니다. 이는 필요한 오일 공급 차압을 보장하면서 유닛 작동 효율을 향상시킵니다.

쉬운 설치

통합 구조 설계를 특징으로 하며, 압축기, 증발기, 증발 응축기, 냉수 유압 모듈 (냉수 펌프, 물 필터 및 보충수 밸브 포함) 및 수처리 시스템이 모듈형 프레임 내에 있습니다. 이 컴팩트한 구조는 설치 공간을 최소화하여 고객이 냉수 파이프와 전원 공급 장치만 연결하면 효율적으로 작동할 수 있습니다. 이 유닛은 모듈형 설계를 사용하여 대형 구성 요소를 소형 부품으로 분해하여 편리한 운송 및 현장 호이스트를 가능하게 합니다. 단일 유닛 작동 또는 모든 크기의 최대 3개의 단일 압축기 모듈형 유닛의 네트워크 작동을 가능하게 합니다.

조용한 작동

반밀폐형 스크류 압축기는 베이스에 진동 감쇠 패드가 표준 장비로 장착된 이중벽 쉘 구조를 특징으로 하여 부드럽고 안정적인 작동과 낮은 소음 수준을 보장합니다. 응축기는 증발 냉각을 위해 특별히 설계된 알루미늄 합금 축류 팬을 사용하며, 전방 곡선 블레이드와 유선형 입구 덕트를 특징으로 합니다. 이 구성은 낮은 공기 저항, 높은 기류, 낮은 소음 및 높은 효율을 제공합니다.

지능형 제어

1. 스마트 제어

☆ 이 유닛은 고급 마이크로컴퓨터 컨트롤러를 사용하여 정밀한 제어, 포괄적인 기능 및 높은 자동화를 제공합니다.

☆ 다양한 사용자 요구를 충족하기 위해 여러 작동 모드 설정을 제공합니다.

☆ 여러 자동 보호 제어는 유닛의 작동 안전을 보장합니다.

☆ 10인치 터치스크린 디스플레이는 유닛 작동 매개변수를 포괄적으로 모니터링합니다. 사용자 친화적인 인터페이스는 직관적인 작동을 보장하여 진정한 원터치 시작/정지 기능을 가능하게 합니다.

2. 다중 유닛 그룹 제어 시스템 (선택 사항)

☆다중 유닛 그룹 제어 시스템은 공조 시스템의 실시간 부하를 자동으로 계산합니다. 동시에 각 장치의 성능 결합 및 에너지 효율 계산 모델을 기반으로 최적의 작동 계획 및 제어 전략을 자동으로 선택합니다. 이는 압축기, 냉수 펌프 및 증발 응축기 순환을 지능적으로 관리합니다. 가변 부하 조건에서 공조 시스템의 실시간 작동 효율을 효과적으로 향상시키고, 물 온도 제어 안정성과 정밀도를 개선하며, 전체 시스템 에너지 효율을 높이고, 작동 에너지 소비 및 비용을 줄입니다.

☆ 자체 포함 수냉 모듈이 장착된 동일 모델의 최대 8개의 증발 냉각 유닛에 대한 네트워크 그룹 제어를 지원합니다.

☆ 모든 모델의 최대 8개의 증발 냉각 유닛과 해당 냉수 전기 밸브 (선택 사항) 및 외부 수압 모듈에 대한 네트워크 그룹 제어를 지원합니다.

기술적 장점

경제적 비교

응용 프로젝트 분석:

특정 프로젝트의 공조 건물 면적은 7,500 m²입니다. 냉각 부하 지수는 150 W/m²입니다. 설계 냉각 부하는 1,125 kW입니다. 냉각 작동 기간은 180일이며, 하루 10시간 작동합니다. 유닛 효율은 0.75입니다. 산업용 전기 요금은 1.0 $/kWh로 계산됩니다.
